為了防止操作人員無意識地實施錯誤的操作，從而導致事故。在開關柜的設計中需加入強制聯鎖裝置，對開關柜來說有五種防誤操作功能，簡稱“五防”,以下就中置柜和環網柜常規做法進行分析。

1、防止誤分、誤合斷路器

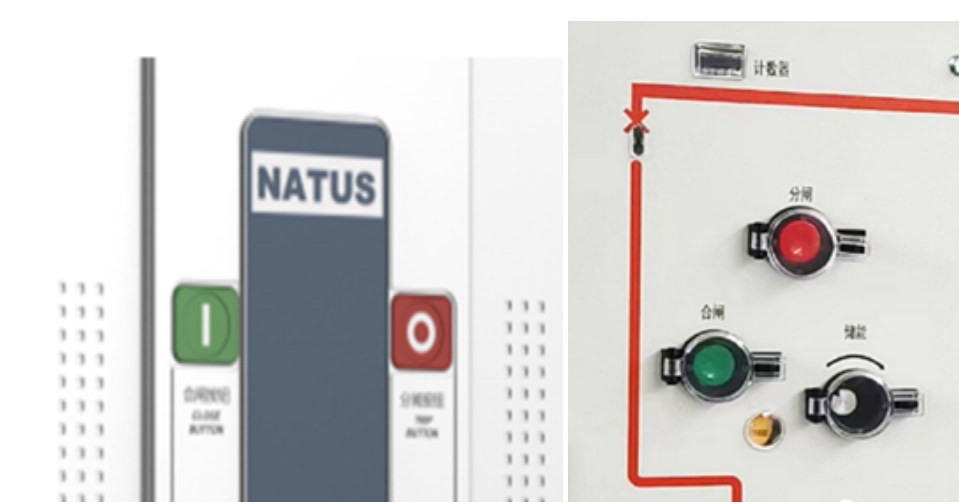

中置柜：分、合閘按鈕需醒目標識，分閘采用紅色按鈕，字母O（表示OUTPUT）。合閘采用綠色，字母I（表示INPUT）,按鈕 下方設置標牌文字說明,儀表面板分、合按鈕同樣設置標識牌。

環網柜：除了設置標識牌，增加帶掛鎖孔按鈕罩殼，避免誤操作可以對罩殼掛鎖。

2、防止帶負荷分、合隔離開關

因?yàn)楦綦x開關和斷路器觸頭不具備分?jǐn)嗪完P(guān)合正常電流的能力，所以當線路中帶電時需阻止合隔離開關。

中置柜:通常采用單獨隔離手車，與分段柜組合使用，當隔離柜進線側帶電時，通過強制型帶電顯示器閉鎖隔離手車操作孔內部的線圈，使手柄無法插入操作。同時當隔離開關沒有到達工作位置時，分段開關的斷路器不能進線合閘，通過將隔離手車合位S9常開點接入分段開關的合閘回路實現。斷路器在合閘時，也不能手車搖至試驗位。

環網柜：環網柜一般采用隔離開關加斷路器的方式，有下隔離也有上隔離。常規做法是隔離開關操作到分閘位時，聯鎖擋板堵住斷路器合閘操作孔，只有隔離開關操作到合閘位時，斷路器才能操合閘，而當斷路器操作到合閘后，將隔離開關操作孔堵住。

3、防止帶電掛（合）接地線（接地開關）

  只有斷路器在分閘試驗位時，才能操作接地開關

中置柜：斷路器在工作位置，不能合接地刀。只有接地刀在合位時柜體后門才可以打開。

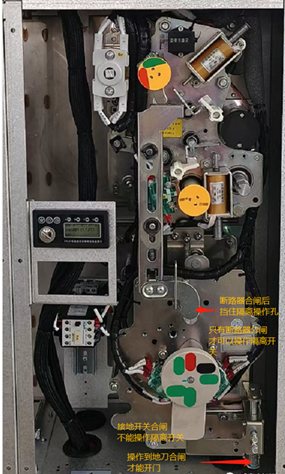

環網柜：環網柜的接地刀通常以隔離開關融合在一起組成了“三工位”機構。兩個操作孔分別操作隔離合到隔離分、隔離分到接地合。隔離分、接地合狀態斷路器機構無法操作。只有斷路器分閘后才能操作隔離分。一般采用聯鎖板堵操作孔的方式實現。

4、 防止帶接地線（接地開關）合斷路器（隔離開關）

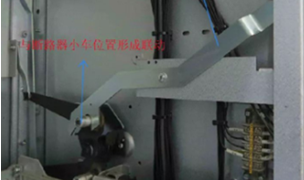

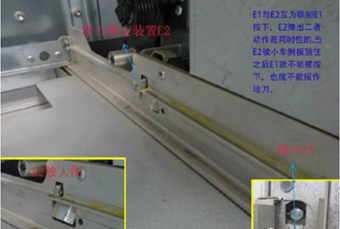

中置柜：當接地刀在合閘時，斷路器不能從試驗位搖至工作位，地刀聯鎖板會擋住斷路器搖動工作。

5、防止誤入帶電間隔

中置柜：中置柜當帶電間有斷路器室和后柜電纜室。斷路器手車室內，觸頭盒前面會有兩個活門，連接有活門聯鎖，當小車搖至試驗位和隔離位時，活門板會自動落下?lián)踝щ姷撵o觸頭，當接地刀合閘后，電纜室門才可以打開。無接地刀時，通過電磁鎖閉鎖柜門。

環網柜：對于充氣式環網柜帶電間只有電纜室。通過操作機構與柜門之間聯鎖實現，只有接地開關合閘時才允許電纜室門打開。當開關為進線方案，無接地刀時，通過電磁門閉鎖柜門。

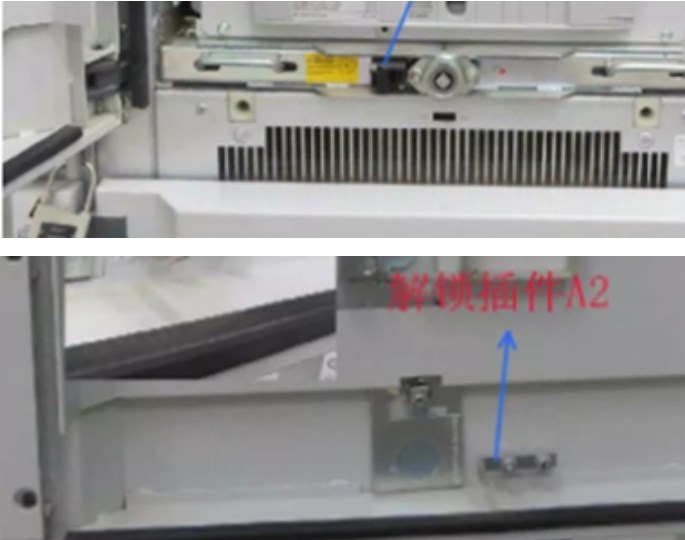

其余閉鎖：中置柜中門聯鎖：斷路器室中門打開時，手車無法搖動，鎖住手柄插入孔。通過中門擋板與底盤車聯鎖實現。

中置柜關門操作聯鎖：當斷路器處于運行位置或者搖絲杠的中間位置，斷路器室門無法打開。通過活門上的連桿鎖住中門。

環網柜接地回路不能含負開關和熔斷器：針對環網上隔離方案，只有斷路器處于合閘狀態，接地刀合閘時才能開下門。打開下門后斷路器不能分閘。
