摘  要：我國經濟呈飛速發展的趨勢，各行各業得到了快速的發展，并且人們的生活質量得到了提高，因此對電能的需求逐漸增多，電力行業目前最重要的問題是如何保證電力系統安全穩定的運行，為企業和人們提供充足的電能。10kV高壓柜是電力系統中重要的設備之一，這是因為10kV高壓柜的質量對電力系統運行有著非常重要的影響，所以在進行10kV高壓柜設計時需要謹慎對待，本文對10kV高壓柜結構設計過程中存在的問題進行了研究和分析。

關鍵詞：10kV；高壓柜；結構設計；問題分析

　　10kV高壓柜在電力系統中得到了廣泛的應用，但是隨著社會的不斷發展，原有的10kV高壓柜已經不能滿足社會各界對電力的需求，因此需要對其結構進行不斷的改進和完善，使其能夠最大程度的發揮其作用和價值，為人們提供更多的電能。

一、10kV高壓柜結構介紹

　　現階段，我國電力系統中使用的10kV高壓柜的結構主要是組裝式的結構，此結構得到廣泛應用的原因是其具有安裝過程較為簡單、方便操作以及靈活性較強的特點，在安裝過程中可以根據實際安裝情況對高壓柜中的小部件進行調整，使其能夠滿足安裝的要求。

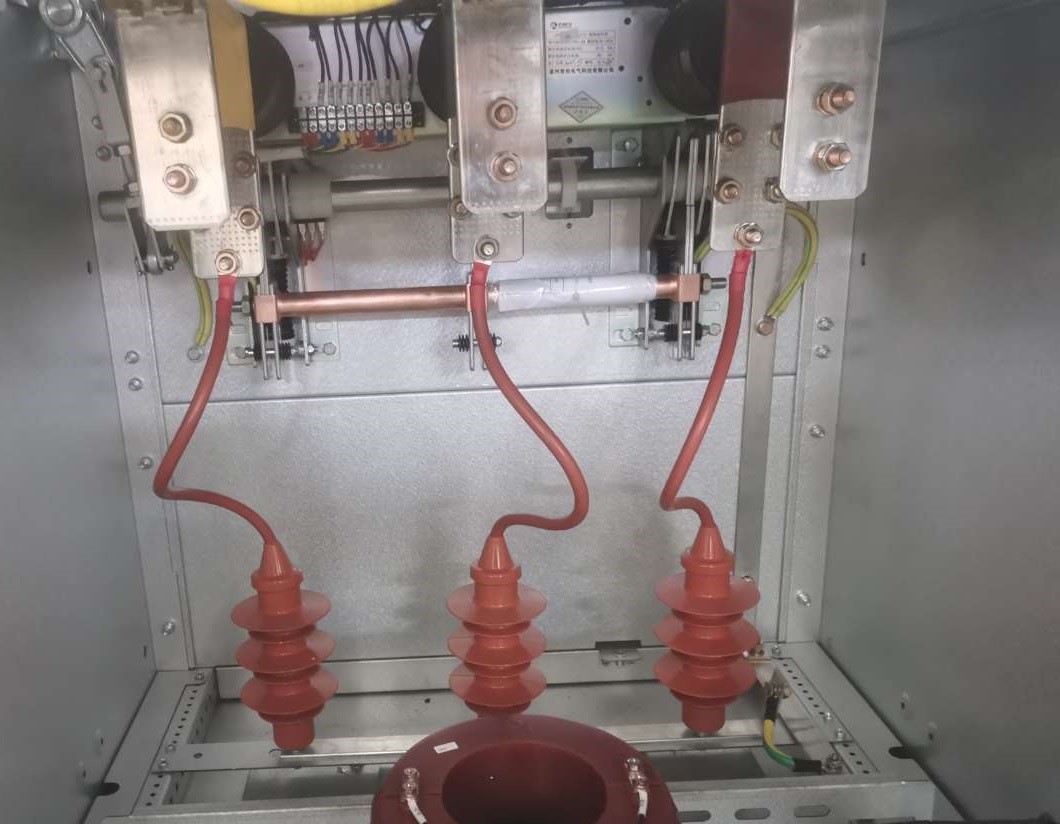

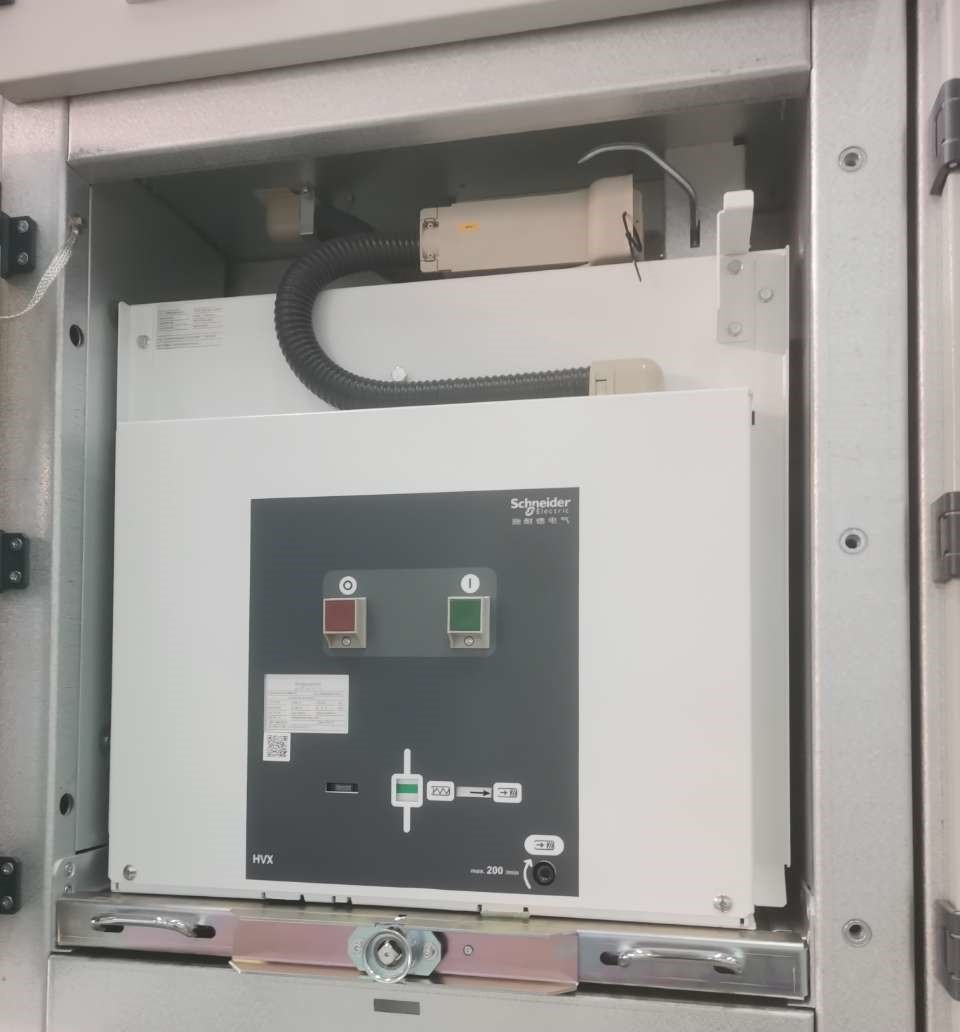

　　10kV高壓柜由電纜室、儀表室、斷路器室、母線室以及小母線室構成，互相之間相互獨立，但也有一定的聯系，每一部分在電力系統中都起到不同的作用。電纜室是連接電纜的重要場所，同樣也是安裝電氣元件的場所，需要安裝的電氣元件主要有互感器、接地開關和一些防雷裝置等；儀表室是安裝二次元件的重要場所，二次元件的安裝是否正確對10kV高壓柜的功能有著重要的影響；斷路器室是斷路器運行的重要場所，經常使用的斷路器包括固定式和手車式兩種，這兩種斷路器各有優缺點，使用人員需要根據實際情況選擇合適的斷路器進行選用，從而使10kV高壓柜能夠正常進行工作；母線室是安裝母線的重要場所，母線室內安裝的母線需要有較高的動能及熱能，而小母電室安裝的母線沒有明確的要求，只是安裝一些較為簡單的母線。

二、10KV高壓柜結構設計過程中存在的問題

　　第一，電元件之間的距離存在問題。電元件之間必須保持一定的安全距離，如果電元件之間的距離比較近，會頻繁出現線路短路的情況，甚至?xí)?dǎo)致電力系統不能正常運行。為了減少此類問題的發生，10kV高壓柜結構設計人員需要嚴格按照相關規定進行設計，我國電力法規規定，在一千米之內的電元件之間的距離必須超過125毫米，在一千米之上的電元件之間的距離需要以實際情況為依據做進一步的調整?，F(xiàn)實中有的配電室面積比較小，不能實現電元件之間距離的要求，針對此種情況可以將10kV高壓柜的尺寸進行縮小，因此需要使用團裝模塑料或超級鍍膜絕緣板來增加相間和相對地的絕緣距離。如果采用絕緣板來增大帶電體的電氣間隙，絕緣板會因為長時間使用出現絕緣性能降低的現象，為了有效的控制此種現象，需要定期對絕緣板進行檢查，及時發現問題并進行解決。

　　第二，兩相鄰導體之間的距離存在問題。沿絕緣表面測得的兩個導電零部件之間距離稱為爬電距離，我國電力規定中對單位電壓下絕緣子表面的爬電距離有明確的要求，要求純瓷絕緣材質的爬電比距為20mm/kV，有機絕緣材質的爬電比距為18mm/kV，但是在10kV高壓柜結構設計中很難滿足規定的要求，為了解決這個問題，電元件的廠家會采取增高和增多裙邊的方法，從而使絕緣件的爬電距離符合要求。

　　第三，五防連鎖過程存在問題。五防連鎖主要由防止斷路器誤分誤合、防止人進入帶電的間隔室、防止帶電進行接地開關的操作、防止帶符合進行隔離開關的分離操作和防止設有臨時接地線構成?，F(xiàn)階段，在10kV高壓柜結構設計主要涉及了機械連鎖和機械程序鎖等，機械連鎖實現了10kV高壓柜中的所有部件的聯系，根據操作程序的要求進行實際操作。機械連鎖的可靠性非常高，在相關設備工作中，如果不是人為進行破壞將會一直處于正常工作的狀態。五防連鎖的結構有一定的復雜性，并且涉及到的技術較多對工藝的要求也比較高，機械程序鎖操作起來會非常簡單，但是因為其存在萬能鑰匙會出現很多問題，因此設計人員在設計過程中需要根據實際情況選擇合適的方法。

　　第四，防護等級。防護等級是10kV高壓柜設計過程中較為重要的內容，只有防護等級達到相關規定的要求，才能發揮其保護作用，防護等級不宜過低或者過高，過高會加大投入的成本，并且10kV高壓柜的散熱性能也會降低，在設置防護等級時應該根據具體情況而定。

結束語

　　上述文章對10kV高壓柜結構設計過程中存在的問題進行了詳細的分析和研究，并且給出了一些有效的解決措施。我公司將嚴格規范高壓柜結構設計流程，保證產品運行的穩定性、可靠性，為電力系統提供更可靠、安全的設備而奮斗。

參考文獻：
[1]黃曉波.淺談10kV高壓開關柜結構設計問題探討[J].科技創新導報,2013(20):52-53.
[2]韋科迪.淺析10kV高壓開關柜故障原因及防范措施[J].機電信息,2012(15):92-93.
[3]于群,曹娜,王業平等.基于現場總線的10kV高壓開關柜在線檢測及故障診斷系統[J].儀器儀表學報,2002,23(z2):684-686.
