晃電是指因天氣因素（雷擊）、線路短路、發電機組投切或其它原因等引起的短時間電網故障（如電壓波動、斷電）現象。
1．危害
對于供電系統設備，晃電現象帶來的危害主要體現在以下兩方面：
對于接觸器的危害：在低壓電動機控制系統中，接觸器得到了廣泛運用。在其工作過程中，如果出現電壓過低或暫時斷電的晃電現象，接觸器則可能因線圈鐵芯電磁吸力不足而被釋放。
對于電動機的危害：當出現晃電現象時，因系統電壓下降，企業的動力用電動機會出現過電流，進而可能導致熱保護動作跳閘。同時，如果選擇的熱保護動作的元件靈敏度較弱、低電壓持續時間較長，那么就會給供電回路接觸不良點、絕緣薄弱點等帶來較大影響。
2．供電系統中晃電現象的改造原則與防治措施
2.1 改造原則
對于供電系統，進行防治晃電現象改造時，應當遵循以下3方面原則：
首先，應該嚴格遵循國家與行業相關標準規范，保證與國家技術經濟政策相符。例如，DL/T584-2007《規程》中明確指出，應該將低壓與低頻解列裝置安裝到地區電源側，通常低頻率固定值應該在48 ～ 49 Hz，動作時間處于0.2～0.5s范圍。為使低電壓定值具備充足靈敏系數整定，應該將其整定成額定運行電壓的0.6～0.8倍。
其次，改造行為應為人身與設備安全提供保障，并保證供電的經濟合理性、技術先進性以及安全可靠性。
最后，改造行為不能給國家電網平穩運行帶來不良影響。
2.2 防治措施
2.2.1 UPS抗晃電系統
目前，UPS 抗晃電系統是解決晃電現象比較好的一種技術，其電源系統主要分為主機和儲能電池兩大部分?；坞姮F(xiàn)象形成的非計劃性斷電會對廠礦企業持續生產造成極大的影響，但在晃電現象發生后，UPS 電源系統可以在一定時間內保持接觸器控制線圈的電壓不發生變化，只要在一定時間內投入備用電源，電動機即可在正常狀態下繼續運行。在系統上增加時間繼電器模塊，可避免電網較長時間停電恢復時造成電動機誤起動，防止對操作人員造成人身傷害。
UPS 抗晃電系統的工作原理：
1) UPS 電源在突然失壓或欠電壓時開始工作，正常生產所需的電源由電池供給負載；
2) 當晃電現象發生在低壓系統中時，僅依靠 UPS 電源系統即可保證接觸器的線圈正常工作，防止電動機停機；
3) 通過設定二次控制部分，系統將在配電柜主母線失壓的一定時間后斷開輸出，防止電壓恢復后發生事故；
4) 在負載過載嚴重時，供電則由電網電壓經整流直接供給；
5) 在正常工作時，為儲能電池充電，同時給負載供電。
DCS、PLC 等廠內的重要控制系統工作電源接入U(xiǎn)PS 電源系統，可達到治理晃電現象的目的。
2.2.2 DC-BANK 抗晃電系統
DC-BANK 抗晃電系統，即后備式UPS系統，是充分考慮變頻器自身特點設計的，為了提高變頻器的低電壓跨越能力，在變頻器直流側加不間斷直流電源，在工業控制上擴展性很強。在發生晃電時，能夠保證變頻器正常工作，但并不改變變頻器的控制方式及性能，能夠極大程度上提高其系統的安全可靠性，提高企業生產效益。DC-BANK 系統在所有抗晃電系統中具有極高的性價比，因此也得到了廣泛的應用。
DC-BANK 抗晃電系統工作原理
1) 當電網電壓正常時，交流母線給變頻器供電，同時充電整流器給電池組充電，DC-BANK 系統處于熱備用狀態；
2) 當發生晃電現象時，電網電壓下降，此時DC-BANK 系統給變頻器直流母線供電，以保持變頻器正常工作。
2.2.3交流接觸器抗晃電技術
交流接觸器的抗晃電方法：
1) 采用抗晃電接觸器(具有延時釋放／避開彈跳區的接觸器)，晃電現象出現時接觸器不立即釋放，也不工作在臨界彈跳區，其安裝接線如圖1所示。

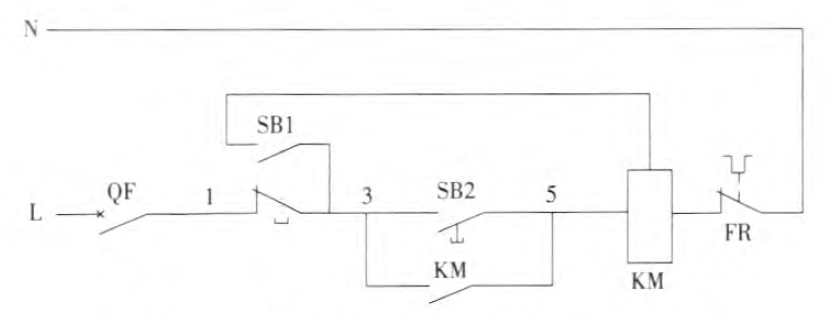

圖1 抗晃電接觸器接線圖
2) 在原有的交流接觸器上增加延時模塊，如圖2所示。

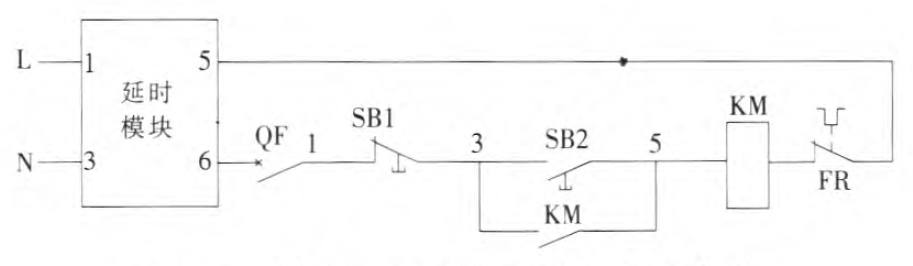

圖2 增加延時模塊的控制線路
3) 在原有的交流接觸器上加裝FS-ZD 再啟動模塊來實現抗晃電的功能，如圖3所示。

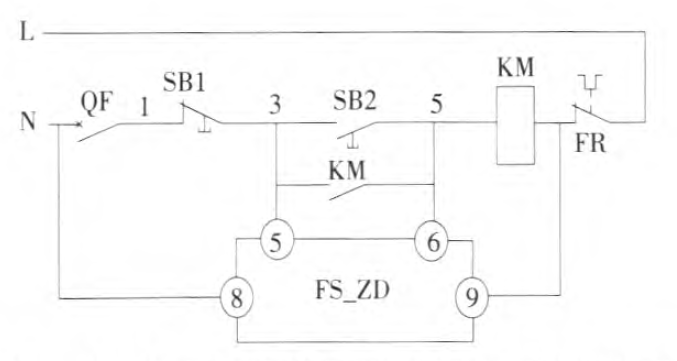

圖3 增加再啟動控制器的控制線路
3． 結論
做好供電系統中晃電現象的防治工作具有重要意義。因此，必須了解線路污閃、短路故障以及雷擊等導致晃電現象產生的原因，明確其給控制器、電動機以及變頻器等帶來的危害，并從變頻器、電動機再啟動以及供電系統三方面做好晃電防治工作，從而為供電系統平穩運行提供有力保障。
基礎硬件開發部 汪戰魁
